レベル低下や高域の減衰を補正する「等化増幅器」と「制限増幅器」を搭載

HRP-1001H

【線路増幅器】

本製品は、中継線によるレベル低下、高域の減衰を補正する等化増幅器と制限増幅器が搭載されたパネル型線路増幅器です。

概要・仕様

【型番】HRP-1001H　【希望小売価格】477,000円／524,700円（税込）

【伝送周波数範囲】５０～１５，０００Ｈｚ
【入力インピーダンス】２００Ωまたは６００Ω　平衡
【出力インピーダンス】６００Ω負荷に適する　平衡
【最低入力レベル】－５０ｄＢｍ（等化なしの時）
【最大等化減衰量】２４ｄＢ
【標準出力レベル（出荷時の設定）】＋９ｄＢｍ（標準レベル時）／＋１１ｄＢｍ（制限開始時）
【電源】交流単相　１００Ｖ／２００Ｖ　５０／６０Ｈｚ
【周囲温度】－１０℃～＋４５℃　【使用】連続
【電力増幅度特性】標準レベル、１０００Ｈｚにて±０．２ｄＢ以内
　５０～１５，０００Ｈｚの間は、１０００Ｈｚの値に対し±０．５ｄＢ以内
【可変減衰等化特性】標準特性に対し±０．４ｄＢ以内
【信号対雑音比】７０ｄＢ以上　標準レベルダイヤにて
【消費電力】約１０ＶＡ　【重量】約６ｋｇ
【寸法】（W）４８０ｍｍ ×（H）４９ｍｍ × （Ｄ）３００ｍｍ（突起部を含まず）

■電源二重化タイプ　HRP-1001HW　※詳細はお問い合わせください。

外観

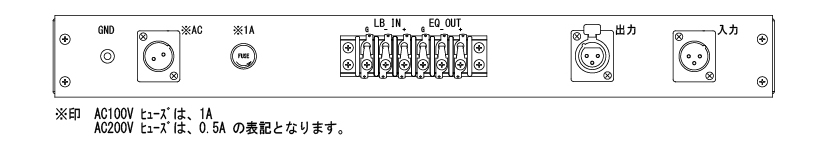

【背面図】
