インピーダンスを変換

ZP01シリーズ

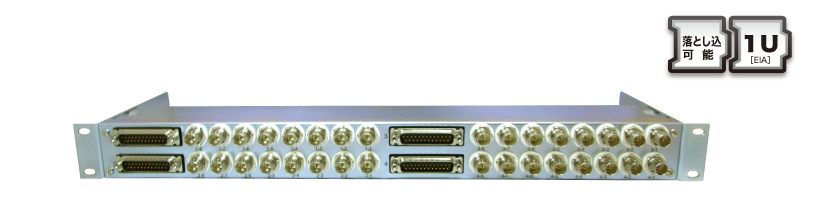

【インピーダンス変換パネル】

デジタル音声信号のインピーダンスを変換する1Uタイプのパネルです。1枚で8回線を変換するユニットを最大4枚まで実装可能です。

概要・仕様

【型番】ZP01シリーズ 【希望小売価格】66,000円〜132,000円(税込)

【寸法】(W)482mm ×(H)43mm × (D)165mm(突起部を含まず)
【重量】約2kg
【AES/EBU最小入力信号レベル】0.20Vp-p(AES3id)
【AES/EBU出力信号レベル】1.0Vp-p(AES3id)

機能・特徴

【変換ユニット】
デジタル音声信号のインピーダンスを75Ω⇔110Ωに変換します。

■type A : 75Ω → 110Ω変換(8回線)

■type B : 110Ω → 75Ω変換(8回線)/13dBPAD

■type C : 75Ω → 110Ω変換(4回線)
       110Ω → 75Ω変換(4回線)/13dBPAD

■type D : 110Ω → 75Ω変換(8回線)/10dBPAD

■type E : 75Ω → 110Ω変換(4回線)
       110Ω → 75Ω変換(4回線)/10dBPAD

[ヤマハピン配準拠]
■type Y : 75Ω → 110Ω変換(4回線)
       110Ω → 75Ω変換(4回線)/13dBPAD


【ピンアサイン】


【システム構成】
ユニットラインナップより実装するユニットを1枚~4枚選択し構成します。
ZP01-□□□□ ●実装しない箇所は
【フレーム込み価格】
1枚実装 : 66,000円(税込) / 2枚実装 : 88,000円(税込)
3枚実装 : 110,000円(税込) / 4枚実装 : 132,000円(税込)
◆構成例 ZP01-AABX ①type A ②type A ③type B ④実装無し
【構成例 ZP01-AABXの場合】 ユニット3枚実装(110,000円)+実装なし(0円)=110,000円(税込)
