インピーダンスを変換するユニットを１枚実装

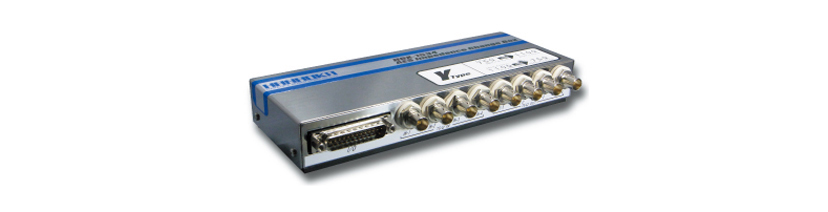

ZB01シリーズ

【インピーダンス変換ボックス】

デジタル音声信号のインピーダンスを変換するボックスです。１枚で８回線を変換するユニットを１枚実装可能です。

概要・仕様

【型番】ZB01シリーズ　【希望小売価格】45,000円／49,500円（税込）

【寸法】（W）２１５ｍｍ ×（H）３０ｍｍ × （Ｄ）８０ｍｍ（突起物含まず）
【重量】約５５０g

機能・特徴

【変換ユニット】

デジタル音声信号のインピーダンスを７５Ω⇔１１０Ωに変換します。

■ｔｙｐｅ A :　７５Ω → １１０Ω変換（８回線）

■ｔｙｐｅ B :　１１０Ω → ７５Ω変換（８回線）／１３dBPAD

■ｔｙｐｅ C :　７５Ω → １１０Ω変換（４回線）
　　　　　　　１１０Ω → ７５Ω変換（４回線）／１３dBPAD

■ｔｙｐｅ D :　１１０Ω → ７５Ω変換（８回線）／１０dBPAD

■ｔｙｐｅ Ｅ :　７５Ω → １１０Ω変換（４回線）
　　　　　　　１１０Ω → ７５Ω変換（４回線）／１０dBPAD

[ヤマハピン配準拠]
■ｔｙｐｅ Y :　７５Ω → １１０Ω変換（４回線）
　　　　　　　１１０Ω → ７５Ω変換（４回線）／１３dBPAD

【システム構成】

ＺＢ０１－□ 　　●変換ユニットタイプ : type A〜E, Y
