ミックスマトリックス

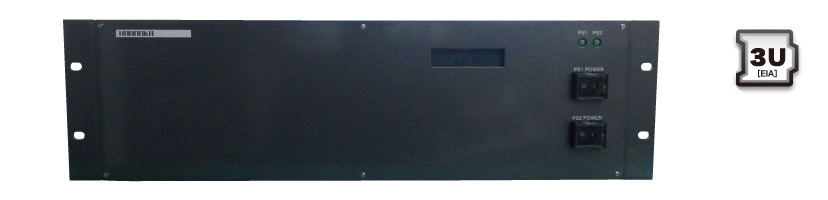

DXP-128

【オーディオルーター】

N-1 MTX、OUTPUT MTX、INPUT MTX、OTC等、様々なマトリックス制御に対応できる音声ルーターです。

概要・仕様

【型番】DXP-128　詳細はお問い合わせください

【寸法】（W）４８２ｍｍ ×（H）１３２ｍｍ × （Ｄ）３７０ｍｍ（突起部を含まず）

機能・特徴

■入力ルーティング
128のシリアルバス入力を128のミックスバスに対して自由にルーティングができる。ルーティング可能な総数は128¹²⁸となる。

■内部オシレーター
内部発振周波数は1kHz・400Hzを備えている。信号レベルは-20dBFs・-18dBFsのどちらかを選択できる。

■入力ボリューム
ミックスバスの直前に入力ボリュームが用意されており、+12dB〜-∞の設定が行える。

■ミックスマトリックス
128入力・128出力のミックスマトリックスを構成する。ミックスポイントにボリュームはない。

■出力ボリューム
ミックスバス直後に出力ボリュームが用意されており、+12dB〜-∞の設定が行える。ボリュームは128あるバスの出力信号レベルを個別に設定できる。

■出力ルーティング
128のミックスバス信号を128の出力シリアルバスに対して自由にルーティングができる。

■出力オフ
出力ルーティングを経由したバス素材とOFFの計2素材のうち一つをシリアルバス出力に設定できる。

■入力信号メーター
128の入力信号をVUメーターで監視できる。

■ミックス信号メーター
128のミックスバス信号をVUメーターで監視できる。

※別途、電源パネル及びシステムに合わせた制御インターフェース等が必要になります。
　なお、専用GUIの作成、専用パネルの製作が可能です。

■ N-1 MTXシステム構築例

■外部からの制御（422）によって、自動でＮ-１を生成します。

■自動Ｎ-1
　入力回線の名称は外部(422)からの中継回線データを受信して表示されます。
　出力回線の名称で入力回線と一致するものがあればそのクロスポイントは外されます。

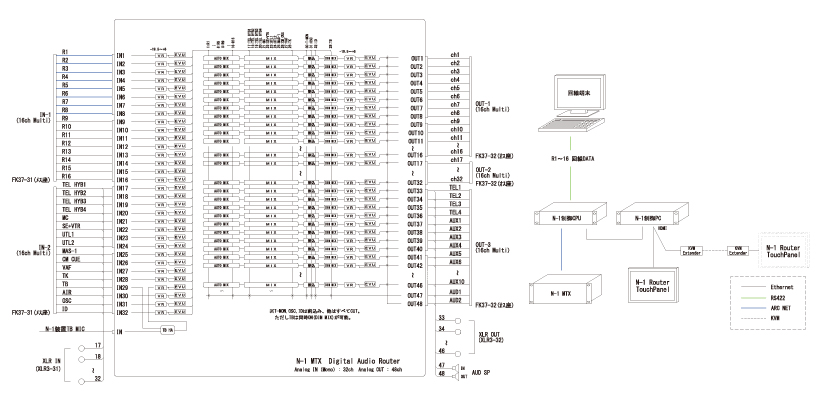

内部系統例及び接続イメージ
