アナログ・デジタル変換
COV-84
【ＡＤ／ＤＡパネル】

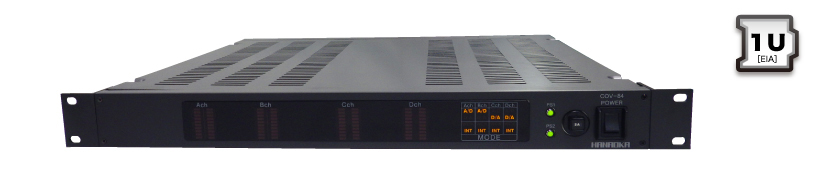

STEREOで4系統の音声信号をアナログ ⇔ デジタル変換するEIA1Uサイズのパネルです。 内部基板の構成を5つのタイプからお選びいただけます。
概要・仕様
【型番】COV-84 【希望小売価格】460,000円〜／506,000円〜（税込）【寸法】（W）４８２ｍｍ ×（H）４４ｍｍ × （Ｄ）３５０ｍｍ（突起部を含まず）
【重量】約４kg
■ 背面キャノンコネクター（アナログ入出力）タイプ
標準タイプ：入力がメス、出力がオス
Ｒ（リバース）タイプ：入力がオス、出力がメス
■ 内部基板（組み合わせ一覧）
ＣＯＶ－８４（Ａ＊Ｄ＊） ＊は基板枚数になります ※内部基盤（例）の価格は税込みです
（Ａ＊Ｄ＊） ●内部基盤（例）
（A4）＝【A/D 4系統】 AD4枚：460,000円／506,000円（税込）
（DA）＝【D/A 4系統】 DA4枚：483,000円／531,300円（税込）
（A1D3）＝【A/D 1系統・D/A 3系統】 AD1枚、DA3枚：478,000円／525,800円（税込）
（A2D2）＝【A/D 2系統・D/A 2系統】 AD2枚、DA2枚：472,000円／519,200円（税込）
（A3D1）＝【A/D 3系統・D/A 1系統】 AD3枚、DA1枚：466,000円／512,600円（税込）
□ ●キャノンコネクタ（アナログ入出力）タイプ
標準（表示無し）：入力/メス、出力/オス
R（リバース）：入力/オス、出力/メス
ユニット実装表記
■ 系統図
機能・特徴
【ＡＤ基板 仕様】
STEREOで１系統のアナログ信号をデジタル信号に変換する基板です。
入力インピーダンスは６００Ω／２０kΩの切り替え設定可能、入力定格レベルはディップスイッチにて
＋４dBm／＋４dBu、０dBm／０dBu、−１０dBm／−１０dBuに設定可能です。
ＡＤ変換換算を調整ボリュームにて−２０dBFS、−１８dBFSに設定可能です。
WCK同期信号をWCK INに入力していないか、定格を満たさないWCK同期信号である場合は
自走の４８ｋＨｚにて動作します。
【ＡＤ基板 定格】
【アナログ入力定格レベル（１kHz）】＋４dBm
【ＡＤ変換換算（１kHz）】−２０dBFS
【周波数特性（２０～２０kHz）】±０.５dBr以内（１kHz基準）※
【歪率（３０Hz～１５kHz 定格～１９dB増）】０.１％以内（１０Hz～S RATE／２）※
【ノイズレベル】−９６dBFS以上（１０Hz～IEC－A）※
【AES出力信号レベル】１.０Vp－p（０.８～１.２Vp－p）
【出力ジッタ】２０ns以内（７００Hz filter on時のピーク値）
【WCK入力周波数範囲】４８０００±２００Hz
【WCK入力信号レベル】１.０Vp－p（０.８～３.０Vp－p）
【消費電流（＋２４V）】５０mA
※ＡＤ変換換算 −２０dBFSの時のものです
【ＤＡ基板 仕様】
STEREOで１系統のデジタル信号をアナログ信号に変換する基板です。
出力定格レベルはディップスイッチにて、＋４dBm、０dBm、−１０dBmに設定で、
６００Ω負荷に対しても適合しています。
ＤＡ変換換算を調整ボリュームにて−２０dBFS、−１８dBFSに設定可能です。
AES入力同期で動作します。適合するサンプリング周波数は３２kHz～４８kHzとなっています。
【ＤＡ基板 定格】
【アナログ出力定格レベル（１kHz）】＋４dBm
【ＤＡ変換換算（１kHz）】−２０dBFS
【周波数特性（２０Hz～２０kHz）】±０.５dB以内（１kHz基準）※
【歪率（３０Hz～１５kHz 定格～２０dB増）】０.１％以内（１０Hz～８０kHz）※
【ノイズレベル】−７６dBm以上（２２Hz～２２kHz）※
【AES入力信号レベル】１.０Vp－p（０.３２～１.５Vp－p）
【入力ジッタ】２０ns以内（７００Hz filter on時のピーク値）
【AESサンプリング周波数入力範囲】３２kHz～４８kHz
【消費電流（＋２４V）】８０mA（無信号時）
※ＤＡ変換換算−２０dBFSの時のものです
