主要ユニット
概要・仕様
詳細はお問い合わせください【主要ユニット】

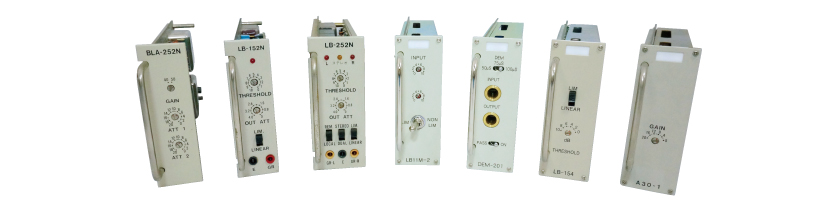

P型ユニット
| P型 | 形名 | 内容 | 用途 |
|---|---|---|---|
| A23D-1 | 音声増幅器（50dB） | LINE 受 ・ 送 | |
| A23D-2 | 音声増幅器（50dB , 微調付） | LINE 受 ・ 送 | |
| A30-1 | 音声増幅器（30／60dB） | LINE 受 ・ 送 | |
| AE-152 | 線路等化増幅器（50dB） | LINE 受 ・ 送 | |
| LU-20T | 線路減衰等化器 | LINE 受 ・ 送 | |
| HBA-110 | 音声補償増幅器（プリエンファシス） | プリエンファシス | |
| DEM-201 | 音声補償増幅器（ディエンファシス） | ディエンファシス | |
| LB11M-2 | 制限増幅器（56dB） | リミッター | |
| NM-104 | 無信号警報ユニット | 警報 | |
| AKC1-24SD1 | 電源ユニット（AC100V入力 : +24V出力） | 電源 | |
| AKC2-24SD1 | 電源ユニット（AC200V入力 : +24V出力） | 電源 | |
| PSW-1805A | 電源ユニット（AC100V入力 : ±18V出力） | 電源 | |
| BP-05 | P型ブランクパネル | ブランクパネル | |
| BP-10 | P型ブランクパネル | ブランクパネル | |
| BP-15 | P型ブランクパネル | ブランクパネル | |
| BP-20 | P型ブランクパネル | ブランクパネル | |
| BP-30 | P型ブランクパネル | ブランクパネル | |
| BP-40 | P型ブランクパネル | ブランクパネル | |
| BP-60 | P型ブランクパネル | ブランクパネル |
N型ユニット
| N型 | 形名 | 内容 | 用途 |
|---|---|---|---|
| AE-152N | 線路等化増幅器（50dB） | LINE 受 ・ 送 | |
| BLA-252N | 音声増幅器（50／40dB切替付） | LINE 受 ・ 送 | |
| LB-152N | 制限増幅器（32／32／40dB , 10k受） | リミッター | |
| LB-252N | 制限増幅器（32dB , 10k受） | リミッター |
V型ユニット
| V型 | 形名 | 内容 | 用途 |
|---|---|---|---|
| AVC-01A | Auto Volume Control ・ ユニット | 自動音量制御 | |
| BA-01A | 4chバッファアンプ ・ ユニット | IN／OUT＋4dB トランス出力 | |
| BA-02A | 6chバッファアンプ ・ ユニット | IN＋4dB〜−20dB OUT＋4dB | |
| BA-03A | 6chバッファアンプ ・ ユニット | INバランス OUTアンバラ | |
| CR-01A24R | 制御リレー ・ ユニット | 16接点出力 パラレル制御 |
|
| CR-01AS24R | 制御リレー ・ ユニット | 16接点出力 シリアル制御 | |
| CR-01B24R | 制御リレー ・ ユニット | 16接点出力 パラレル制御 | |
| CR-01BS24R | 制御リレー ・ ユニット | 16接点出力 シリアル制御 | |
| DA-01A | 2ch分配アンプ ・ ユニット | IN4OUT×2ch 電子バランス IN＋4〜−10dB | |
| FT-01A | 4chフェードタイム ・ ユニット | SW接点制御をフェーダーFU使用感にする FAST : 0.1〜0.5sec SLOW : 0.7〜3sec | |
| FT-02A | 4chフェードタイム ・ ユニット | 01形に外部レベル調整機能を付加 TAP=BTSカーブ | |
| HA01A | 2chヘッドアンプ ・ ユニット | VCA : FU制御 OUT＋4dB BT OUT−2dB | |
| HA03A |
2chヘッドアンプ ・ ユニット | VCA : FU制御 出力2系統 TP201 OUT＋4dB BT OUT−2dB |
|
| HA04A |
2chヘッドアンプ ・ ユニット | 本線出力＋4dB , BT出力-2dB | |
| INF84 | FPGA | 84系統のFPGAをコアとした制御ユニット | |
| LA-01A | 4chラインアンプ | IN＋4〜−20dB OUT＋4dB トランス内蔵 | |
| MPV-01A | CPU マルチコントロールKL5C80 | CPU マルチコントロールKL5C80 | |
| MPV-01B | CPU マルチコントロールKL5C80 | CPU マルチコントロールKL5C80 | |
| MPV-01C | CPU マルチコントロールKL5C80 | CPU マルチコントロールKL5C80 | |
| MPV-20 | CPU ・ ユニット | CPU SH-7145F | |
| MPV-21 |
CPU ・ ユニット | CPU SH-7145F ARC : 75Ω |
|
| MPV-25 |
CPU ・ ユニット | CPU SH-7145F | |
| MPV-30 | CPU ・ ユニット | CPU SH-7145F+FPGA＋フラッシュ | |
| MS-01A | ステレオ2chモードセレクト ・ ユニット | GAIN OdB | |
| PR-01A | フォトカプラ ・ リレー ・ ユニット | フォトカプラ ・ リレー | |
| PEM-01A | 単体リモートインターフェース ・ ユニット | CPU制御 H8／3067 | |
| PEM-02DM | 単体リモートインターフェース ・ ユニット | CPU制御 H8／3067 | |
| PEM-02GD | 単体リモートインターフェース ・ ユニット | CPU制御 H8／3067 | |
| RL-02A24 |
ステレオ10 : 1リレー ・ ユニット | 音声用 |
|
| RL-02B24 |
ステレオ10 : 1リレー ・ ユニット | バランスサミングバス用 | |
| RL-02C24 | ステレオ10 : 1リレー ・ ユニット | 制御用 | |
| RL-03A24 | 8 : 1×2chリレー ・ ユニット | 音声用 | |
| SA-01A |
サミングアンプ ・ ユニット | BUS ・ 割込1 ・ MIX10 BUS IN : 4.99kΩ ＋4dB |
|
| SA-07A（AS） | ステレオ ・レベルダウン ・ ミックス ・ ユニット | BUS ・ MIX3 BUS IN : 10kΩ ＋4dB | |
| SA-07B（BS） | ステレオ ・ レベルダウン ・ ミックス ・ ユニット | BUS ・ MIX3 BUS IN : 10kΩ ＋4dB シリアル制御 | |
| SBA-01A | 4chサミングアンプ ・ ユニット | BUS IN : 4.99kΩ ＋4dB GAIN : 0dB OUT : 600Ωトランス | |
| SBA-02A |
ステレオ ・ MIX割込バッファ ・ ユニット | BUS IN : 4.99kΩ ＋4dB GAIN : 0dB |
|
| TEQ-01A |
2Band EQ High ・ Low 2Band ・ ユニット | 2Band EQ High ・ Low 2Band | |
| TMC-01A | モニタコントロール ・ ユニット | DIM ・ CUT ・ POM ・ VCA ・ 割込 ・ L＋R ・ ch分岐 ・ MODE （フル実装） | |
| VCA-01A | 4chVCA ・ ユニット | 4chVCA | |
| VCA-01B |
4chVCA ・ ユニット | 4chVCA | |
| VCA-01C | 4chVCA ・ ユニット | 4chVCA | |
| VCA-02A | 4chVCA ・ ユニット | 0〜∞ or ±10dB TAP : P＆G | |
| VIO-01A |
I／O ・ ユニット | CPU BUS制御 I／O | |
| VPS-1224 |
電源ユニット | ±15V ・ ＋24V ・ ＋12V | |
| VPS-1515 | 電源ユニット | ±15V | |
| VPS-24 | 電源ユニット | ＋24V | |
| VPS-2400 | 電源ユニット | ±15V ・ ＋24V | |
| VPS-2405 | 電源ユニット | ±15V ・ ＋24V ・ ＋5V | |
| VPS-2424 | 電源ユニット | ＋24V | |
| VPS-2448 | 電源ユニット | ±15V ・ ＋24V ・ ＋48V | |
| VT6-01E8440 | トランスユニット ・ ユニット | トランスユニット BW-1×8ch | |
| VT8-01BW | トランスユニット ・ ユニット | トランスユニット E-8480×6ch |
