ユニット実装タイプのパネル

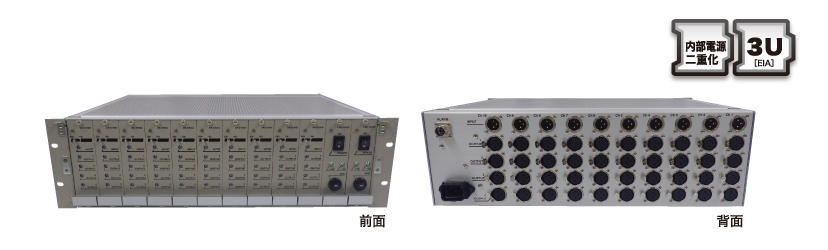

HAD-3100

【音声分配アンプ】

アナログ音声信号1系統を4分配するユニットを10台実装可能です。電源ユニットをパラレル動作する事により二重化しています。筐体フレーム寸法は、EIA規格3U-19インチラックサイズに準拠します。実装ユニットのパネル寸法は、EIA規格3U(高さ128.4mm)に準拠します。音声の入出力コネクタはXLR-3タイプ、入力コネクタはオス座、出力はメス座です。

概要・仕様

【型番】HAD-3100
【希望小売価格】220,000円(税込)※本体のみ / フル実装時 参考価格:946,000円(税込)

【寸法】(W)482mm ×(H)132.5mm × (D)328mm(突起部を含まず)
【使用電源】AC100V±10% 50/60Hz
【消費電流】1A以下(最大実装時)
【重量】約9kg(最大実装時)
【使用】連続

機能・特徴

■ ユニットラインナップ

DA-0104D 分配ユニット アナログ音声信号1系統を4分配:定価 55,000円(税込)
 伝送周波数範囲   : 20Hz~20kHz
 周波数特性     : 20Hz~20kHz ±0.5dB以内
 入力レベル     : 0dBm(+4dBm)/ボリュームにより±4dB可変
 入力インピーダンス : 10kΩ又は600Ω(スイッチにより切り替え)/トランス付き平衡入力
 出力レベル     : 0dBm(+4dBm)/各出力をボリュームにより±5dB可変
 負荷インピーダンス : 600Ω以上に適合(電子バランス型平衡出力)
 最大出力レベル   : +23dBm
 歪率        : 0.1%以下(周波数55Hz~15kHz、GAIN 0dB時)
 信号対雑音比    : 75dB以上/80dB以上(30kHz LPF ON)
 重量        : 約0.25kg



PSU-1040D 電源ユニット 本体にコネクトインで実装:定価 88,000円(税込)
 電源電圧      : AC100V ±10% 50/60Hz
 消費電流      : AC500mA
 出力電圧      : DC±24V2.2A
 警報出力      : NFBトリップ接点
 重量        : 約0.9kg

 ※動作周囲温度   : 0~+40℃
