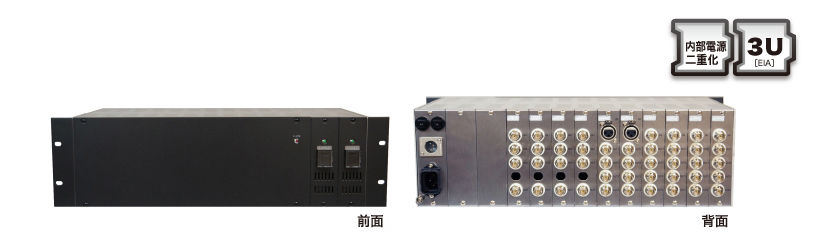

ユニット実装タイプのパネル

HAD-3000

【デジタル音声分配アンプ】

本装置は、各種ユニットを10台実装、電源ユニットを2台実装して電源の2重化を可能とした3Uラック収容形の棚板です。
ユニットを内部でカスケードすることで、1入力9分配以上の設定も可能です。

概要・仕様

【型番】HAD-3000
【希望小売価格】200,000円／220,000円（税込）※本体のみ ／ フル実装時 参考価格：570,000円／627,000円（税込）

【寸法】（W）４８２ｍｍ ×（H）１３２ｍｍ × （D）２０４.６±１ｍｍ（突起部を含まず）
【使用電源】ＡＣ１００ＶはＡＣアダプター使用
【使用】連続

機能・特徴

■ ユニットラインナップ

AESD１－４（１１０Ω）　DDA分配ユニット（１１０ΩＩＮ－４ＯＵＴ）

【希望小売価格】30,000円／33,000円（税込）

１入力４分配の分配ユニットです。
入力はＡＥＳ３（１１０Ω、バランス信号）
出力はＡＥＳ３ｉｄ（７５Ω、アンバランス信号）の伝送ラインに対応可能です。

AESD１－４（７５Ω）　DDA分配ユニット（７５ΩＩＮ－４ＯＵＴ）

【希望小売価格】30,000円／33,000円（税込）

１入力４分配の分配ユニットです。
入出力はＡＥＳ３ｉｄ（７５Ω、アンバランス信号）の伝送ラインに対応可能です。

DPS－２４　電源ユニット

【希望小売価格】35,000円／38,500円（税込）

２台実装することで電源の２重化ができる電源ユニットです。
ＤＣ出力に異常、またはＡＣ　ＦＵＳＥがＴＲＩＰした場合、
ＡＬＡＲＭ接点がＯＦＦとなり、パネル前面のＡＬＡＲＭ ＬＥＤが点灯します。
