AES4系統の音声信号レベル調整

AVP-44

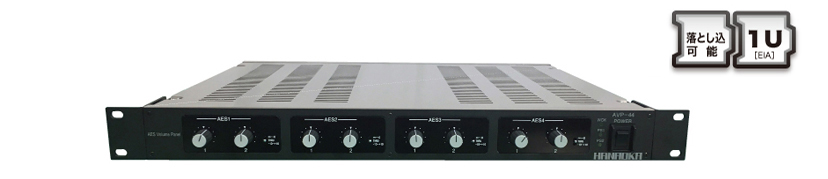

【AESボリュームパネル】

本装置は、４入力４出力のＡＥＳ信号を任意の範囲でレベル調整が可能なパネルです。 各チャンネルにはレベル調整用のボリュームと信号確認用のシグナルインジケータが用意されています。

概要・仕様

【型番】AVP-44　【希望小売価格】357,000円／392,700円（税込）

【寸法】（W）４８２ｍｍ ×（H）４４ｍｍ × （Ｄ）３５０ｍｍ（突起部を含まず）
【重量】約５ｋｇ
【AES IN】4回路　AES3id（75Ωアンバランス）
　　　　　 SRC ON/OFF設定可能
　　　　　 SRC OFF 48kHz/SRC ON 32kHz-96kHz
　　　　　 最小入力電圧 0.5 Vpp
【AES OUT】4回路　AES3id（75Ωアンバランス）　出力電圧 1.0Vpp
【WCK IN】48kHz 1Vpp　75Ω内部終端 ON/OFF
【システムクロック】WCK同期 48kHz（1）　AES IN1 48kHz（2）　内部OSC（3）
　　　　　　　　　　※（ ）内は優先順位を示します
【レベル可変範囲】-10～+10dBモード　-10～+10dB ±0.5dB
　　　　　　　　　THRUモード　 0dB
　　　　　　　　　∞～0dBモード　 ∞～0 ±0.5dB
【電源】AC100V （AC100～200V　50/60Hz）
【消費電力】約15W（無信号時）

機能・特徴

■１ＣＨごとのレベル調整が可能
　各チャンネルごとにレベル調整をする事が可能

■２モードのレベル可変
　用途に合わせて「－１０～＋１０ｄＢ」［∞～０ｄＢ」の２モードを用意

■安心な２重化電源
　本線運用にも安心してお使い頂けるように、内部電源を２重化

■ワードクロック同期
　４８ｋＨｚのワードクロック入力時は､ 入力信号に内部システムが同期
