２ｃｈのマイク信号を増幅

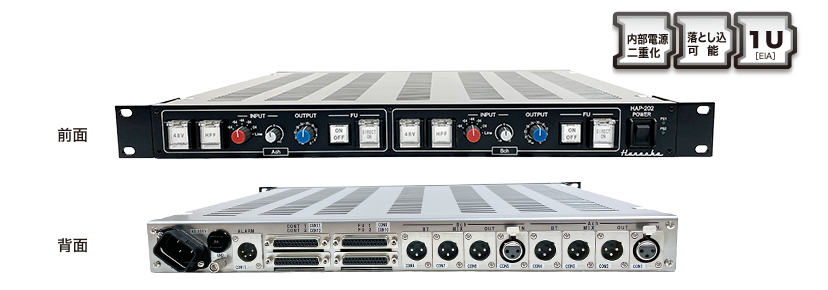

HAP-202

【2chヘッドアンプ・パネル】

HAP-202シリーズは、1Uで2chのヘッドアンプをベースとした基本構成から様々な仕様に対応可能なバリエーションを展開するヘッドアンプ・パネルです。

概要・仕様

【型番】HAP-202　【希望小売価格】523,000円／575,300円（税込）

■HA部
【寸法】（W）４８２ｍｍ ×（H）４４ｍｍ × （Ｄ）３６０ｍｍ（突起部を含まず）
【重量】約５kg
【伝送周波数範囲】２０～２０,０００Hz
【入力インピーダンス】HIGH 電子バランス
【負荷インピーダンス】６００Ω以上 電子バランス
【電圧増幅度】+６８/+５８/+４８/+３８/+２８/ラインレベル
【周波数特性】１,０００Hzの値に対し ±１dB以内
【最大出力レベル】+２４dBm（出力２系統、BT出力共）
【S / N 比】６０dB以上（増幅度+６８dB時、２２kHzLPF使用）
【ひずみ率】出力レベル+２４dBmまで　０.１%以下（増幅度+６８dB時、２２kHzLPF使用）
【ファンタム電源】+４８V　ショックノイズを低減するソフトオン回路を採用。
【F U 制 御】フェーダータイプ、スイッチタイプのFUに対応。FUスルー機能。
【外部レベル調整】外部にBカーブのボリウムを接続することにより±１０dBレベル調整可能。
【バックトーク機能】外部のスイッチ制御により、本線からバックトーク回路に切替接続し出力。

HAP-202シリーズで追加された新機能！！
■HPFスイッチ追加（Fc=75Hz固定）
■ラインレベル入力対応（＋4dB）
■MIC MIX 出力切替（出力2のみ）
■内部電源２重化対応

■ 接続図

オプション

誤操作防止用アクリルカバー

【型番】誤操作防止用アクリルカバー　【希望小売価格】12,000円／13,200円（税込）

HAP-CNIF HAP-202専用CN IFパネル

【型番】HAP-CNIF　【希望小売価格】116,000円／127,600円（税込）

【寸法】（W）４８２ｍｍ ×（H）４１ｍｍ ×（D）１１２ｍｍ（Ｗ）
【重量】約１.９kg

■HAP-202×2台と外部コントロールやFU BOXとのシステム構築が容易となります。
